Умный дом. Подборка компонентов. Часть 1. Управляем воротами Doorhan и светом на участке

Всем привет! Надеюсь, предыдущая статья Вас заинтриговала и заинтересовала. Если так, то стоит продолжать. В прошлой статье «Умный дом. Размышления, идеи и постановка задачи.» я поразмышлял над темой умного дома и поставил некоторые задачи. Первой задачей, которую я начал решать в первую очередь, стало управление откатными воротами на базе автоматики Doorhan Sliding-500-800 и управление освещением на участке. Стоит понимать, что решения умного дома логически можно разделить на 2 части — аппаратную и программную. В этой статье осуществим подборку аппаратной платформы. В виду того, что на сегодняшний день я не знаю куда занесет меня полет фантазии, то в этой статье я так сказать положу начало. По мере реализации идей подборка будет расширяться и будет появляться часть 2, часть 3 и т.д.

И так, забегая вперед, скажу что данное решение подойдет не только для откатных ворот на базе автоматики Doorhan Sliding-500-800 но и на базе автоматики Doorhan Sliding-1300-2100PRO. Дело в том, что оба комплекта автоматики комплектуются одной и той же платой управления. Так что реализация будет абсолютно одинакова. Но это я отклонился от темы.  И так, что мы имеем. А мы имеем? А имеем мы следующее:

  • Откатные ворота с автоматикой Doorhan Sliding-500-800
  • Мачту с установленными прожекторами
  • Подведенное электропитание

Многие сразу скажут, зачем городить такой огород, если можно купить модуль с кнопкой + модуль для управления воротами по WiFi и рашить задачу? Тут я могу только ответить, что цена кнопки и модуля очень даже кусучая и перекрывает стоимость всего проекта, который в перспективе можно масштабировать. Так что в данном случае, мое решение я считаю полностью оправданным. Перейдем к железякам.

Сердце проекта

Поскольку я не планирую ограничиться только лишь данной задачей и планирую развивать свой «умный дом» то простые решения не подходят. Облачные решения в чистом виде тоже не катят, т.к. они без интернета не работают. Таким образом, я пришел к выводу, что для построения умного дома необходимо организовать некий сервер, на котором будет стоять софт, который и будет обеспечивать автоматизацию. Какие варианты аппаратной реализации для этого есть на сегодняшний день?

  • Физический выделенный сервер на базе компьютера/ноутбука или виртуальная машина на той же платформе
  • Одноплатный компьютер





От идеи использовать физический компьютер я отказался сразу. На первом этапе его мощность будет избыточна, да и электроэнергии он будет кушать прилично. Слишком жирно будет. Да и бесперебойное электропитание ему нужно обеспечить. Короче получается шумно, дорого, и излишне.

Другое дело — одноплатный компьютер. Занимает мало места, питается от 5ти вольт. И его мощностей на первом этапе более чем достаточно. Среди множества одноплатных компьютеров, на сегодняшний день самым известным является платформа Raspberry PI. на нее и пал мой выбор. Почему? При достаточно демократичной цене она имеет хорошую производительность и отличную поддержку как со стороны разработчиков, так и со стороны разных сообществ. На сегодняшний день, малина является стандартом. Практически весь софт, который разрабатывается для одноплатников, совместим с Raspberry PI. Вот ее то я выбрал. На тот момент, когда я заказывал малинку, самой актуальной версией была Raspberry Pi model B+. Ее я и заказал.

Raspberry Pi 3 B+

В рамках этой статьи я не буду подробно описывать raspberry pi, для тех кому интересно, можете почитать про нее в статье «На чем сделать управление умным домом? Из чего сделать принт-сервер для 3Д принтера? Из Raspberry PI!»

Ну а для тех, у кого уже аж руки чешутся спросить «Де брал?» вот вам ссылочки на хороших продавцов из Китая:

Raspberry Pi 3 Model B+ на Aliexpress я покупал в магазине Great Wall

Raspberry Pi 3 Model B+ на bangood

Raspberry Pi 3 Model B+ на gearbest

Вообщем, в качестве сердца умного дома будет использоваться raspberry pi 3 model b+. Поскольку с софтом для умного дома я еще не определился, то буду брать 2 малинки и тестировать 2 разных системы управления умным домом. Но это уже материал для другой статьи. А пока продолжим.

Интеграция с экосистемой apple и homekit

Какой же умный дом без интеграции с мобильным телефоном? В современным мире смартфон стал своего рода универсальным терминалом. Народ на сматрфонах смотрит фильмы, слушает музыку, играет игры. Да и некоторые производители начинают списывать обычные компы в утиль. Например Xiaomi. Для многих моделей камер и систем умного дома от Xiaomi нет софта для подключения к ПК. Даже WEB-интерфейса и того нет. Без смартфона и программки на нем ничего сделать нельзя. Так что делать умный дом и не управлять им с телефона было бы глупо. У меня и у жены смартфоны iPhone, поэтому хотелось поддержки платформы Apple.

После анализа ситуации в этой области я оказался несколько обескуражен. Уровень функционала у устройств Apple гораздо более высокий чем у гугла, что само со себе странно. Существует софт Homebridge в разных вариациях который позволяет интегрировать во встроенное приложение Дом от apple очень большое количество устройств. Да практически что угодно. У гугла с этим все хуже… нужен интернет, нужно облако, и нет поддержки русского языка, что совсем печально.

Дальнейшее копание в вопросе показало, что для работы автоматизации не только в домашней сети, но и через интернет достаточно только чтобы к домашней сети постоянно был подключен ipad или приставка Apple TV. И все! Просто apple tv! Ничего дополнительно настраивать не надо. Не нужны никакие хитрые vpn, облака и прочее! Вот что значит МАГИЯ APPLE!!! Снимаю шляпу перед инженерами из купертино!

И так, поскольку свой ipad mini я таскаю ссобой, то с поставленной задачей будет справляться apple tv. Как оказалось, достаточно apple tv 4го поколения, какраз такую я покупал несколько лет назад. Так что тут вообще ничего докупать не надо. А это только радует! Экономика становится еще экономнее.

И так, интеграция с родным приложением Дом от Apple и HomeKit позволяет нам:

  • Управлять устройствами умного дома через встроенное приложение
  • Получать данные с датчиков через встроенное приложение
  • Управлять устройствами с помощью голосовых команд на русском языке!
  • Делать все выше описанное из любой точки мира без дополнительных настроек. Нужен только интернет

Те кто следит за инстаграмом сайта уже видели как это работает:

View this post on Instagram

СМОТРЕТЬ СО ЗВУКОМ! Тестирование прототипа модуля умного дома на базе модуля #nodemcu (#nodemcuv3 ) + #реле + #dht22 + #преобразовательлогическогоуровня #robotdyn проводился тест на возможность управление модулем со смартфона #iphone7 с помощью утилиты дом #homekit так же тестировалась возможность управления с помощью голосового помошника #siri . В качестве нагрузки использовалось зарядное устройство #imaxb6mini . Для работы такого функционала ещё понадобилось использование сервера #iobridge на базе #raspberrypi и приставки #appletv . В итоге мы получаем возможность управлять дешевыми китайскими модулями с помощью #iPhone припорошит встроенного приложения #дом #diy #своимируками #умныйдом

A post shared by Сайт ionline.by (@ionline.by) on

Понравилось? Вот и отлично! Подписывайтесь на инстаграм сайта ionline.by и будьте в курсе того, что вас ожидает на сайте.

Модуль для управления воротами и светом

Ну а теперь перейдем к функциональному модулю. Мозги и интерфейсы взаимодействия это хорошо. Однако это все не решает задачу включения/выключения света и открытия/закрытия ворот.

С управлением светом все просто и понятно. с этим справится любое Wifi-реле, например, sonoff basic или sonoff rf. Однако я не планировал использовать эти модули для этой задачи.



Плата управления форот doorhan

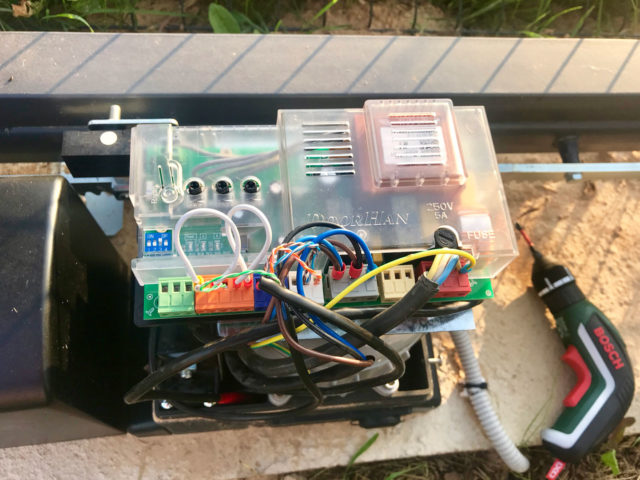

Дело в том, что автоматика откатных ворот Doorhan серии Sliding и шлагбаумов серии Barrier построена на базе платы управления PCB-SL. Согласно даташиту платы, для открытия/закрытия ворот с помощью внешних аксессуаров необходимо просто замыкать контакты GND и START. Подробнее об этом можно почитать в даташите на плату.

Если смотреть вживую, то замыкать нужно контакты, указанные на фото:

Ну а работает это вот так:

Как видно, обычные модули Sonoff для этого не подходят. Не думаю, что от платы что-то останется, если ей на эти контакты подать 220 вольт. Однако, не все так печально. в ассортименте компании itead нашелся подходящий модуль. Это Sonoff 4CH Pro R2. Коротко я описывал его вот в этой статье «Четырехканальное реле для умного дома Sonoff 4CH PRO R2«.

Sonof 4CH PRO R2

Sonof 4CH PRO R2 Вид сверху (спереди)

Главный плюс этого модуля в том, что у него 4 независимых реле, которые могут коммутировать что угодно + для каждого из каналов можно настроить режим триггера, что позволяет имитировать краткосрочное замыкание контактов. Короче, то что нужно для моего проекта.

Для тех кому интересно, вот ссылки на покупку:

Sonoff 4CH PRO R2 (Aliespress)

Sonoff 4CH PRO R2 (Banggood)

Sonof 4CH PRO R2 (Gearbest)

Ну а поскольку данный модуль имеет еще и канал управления на частоте 433 МГц, то у меня появилась идея сделать комплексный выключатель на который вывести самые нужные кнопки. Пока это будут две кнопки управления светом и для открывания ворот. Для этой задачи я буду использовать SONOFF RM433 Remote Controller, его описание можно найти в статье «Пульты управления по каналу 433 МГц от компании Sonoff»

SONOFF RM433 Remote Controller + BASE

SONOFF RM433 Remote Controller + BASE

Это отличное 8ми канальное решение для управления различными модулями по каналу 433 МГц. Для тех кому интересно, вот ссылки на покупку:

SONOFF RM433 Remote Controller + BASE (Banggood)

Base для SONOFF RM433 Remote Controller (Banggood)

SONOFF® 433MHZ Remote Control Switch (Banggood)

SONOFF RM433 Remote Controller (Выбирайте нужную конфигурацию)

SONOFF® 433MHZ Remote Control Switch (Aliexpress)

Ну пока что все. Следите за статьями на сайте и узнаете, как вдохнуть жизнь и наполнить смыслом работу данного железа. Т.е. установить, настроить и заставить работать.
