Дневник 3Д печатника. Превращаем 3D принтер Anycubic i3 Mega в Anycubic Mega-S

Всем привет! Сегодня, дорогие читатели, я начну писать об активных доработках 3Д принтера Anycubic i3 Mega. Дело в том, что компания Anycubic выпустила доработанную модель данного принтера под маркой Anycubic Mega-S, в некоторых источниках он фигурирует как Anycubic-S. Т.е. по большому счету, i3 mega несколько устарел. Что же изменилось? В принтере заменили фидер на Titan, а так же добавили новый держатель для пластика. Компания Anycubic поступила вполне достойно, выпустив не только обновленную модель принтера, но и Upgrade kit для владельцев Anycubic i3 Mega. В этот набор вошли сам Titan-экстурдер и новый держатель для катушек с пластиком. В статье «Что купить для 3Д принтера Anycubic i3 Mega и Anycubic Mega-S» я размещал ссылку на приобретение этого набора. Соответственно я его заказал себе. Он удачно ко мне приехал и в этой статье я как обычно, с кучей фото, расскажу что надо делать. Погнали!

И так. начнем с небольшого мини-обзора данного набора для модернизации. покупался он по ссылке: http://ali.pub/34cz89

Приходит набор в обычной картонной коробке с загадочной маркировкой ZHM034.

Возможно данный код означает не какой-нибудь парт-номер а просто учетный номер коробки на складе. Но не суть. Нас интересует содержимое:

Внутри коробки у нас так называемые «соты» из вспененного материала, в который упакованы все детали набора для обновления — фидер Titan экструдера, держак для катушек пластика, а так же необходимые болтики. Без упаковки комплект выглядит следующим образом:

Естественно, самый интересный элемент данного набора — это Titan-экструдер. Выглядит он следующим образом:

На нем стоит мотор Nema 17, однако меньшего размера, чем на исходном экструдере, оно и понятно. Titan — редукторный экструдер, соответственно мотор ему нужен послабее, чем экструдеру с прямым приводом.

Для установки всего этого дела на 3Д принтер Anycubic i3 mega нам понадобится:

Шестигранный ключ с маркировкой H2.5

Либо набор отверток JK-6089 с соответствующей битой.

Канцелярский нож

Стяжки нейлоновые.

Ну а еще прямые руки и родной USB кабель для прошивки принтера.

Установка Titan экструдера на Anycubic i3 mega

Для начала необходимо удобно расположить принтер на столе, повернув его правой стороной (стой стороны где вы пластик заправляете) к себе

Теперь необходимо отсоединить трубку подачи пластика. Для этого нажмите вниз на черную тарелку расположенную на фитинге и не отпуская эту самую тарелку вытащите трубку подачи пластика.

За мотором подачи пластика располагается жгут проводов, его необходимо аккуратно достать и отвести в сторону.

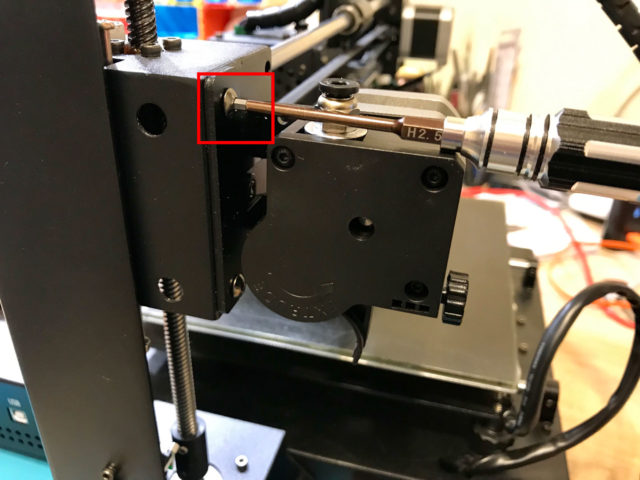

Теперь займемся демонтажем старого фидера. Для этого отверткой с битой H 2.5 необходимо открутить два винта, которые удерживают фидер на корпусе принтера

Стараемся не уронить демонтированный узел. Мы с ним пока не закончили. Добрые китайцы при сборке дополнительно укрепили разъем двигателя фидера горячими соплями, чтобы этот самый разъем не выскочил. Для аккуратного отключения провода от двигателя фидера, необходимо отковырять термоклей чем-то острым, например, канцелярским ножом.

После удаления клея необходимо аккуратно отключить провода управления мотором.

Готово! Старый фидер извлечен. Теперь пора установить новый фидер Titan. Берем новый блок подачи пластика и прикручиваем его на место старого блока теми же винтами.

Внимание! из-за особенностей конструкции нового экструдера, для прикручивания нового винта нужно использовать длинную биту или длинный шестигранник, иначе закрутить болт будет очень трудно.

Теперь подключаем разъем с проводами к мотору нового экструдера.

Делаем это аккуратно, при этом подключаем все надежно.

Вставляем трубку подачи пластика. Точно так же нажимаем на черную тарелку фитинга и не отпуская ее, просовываем трубку подачи пластика в фитинг. Стараемся пропихнуть трубку максимально глубоко.

Т.к. новый мотор меньше прежнего, то плотно засунуть за него жгут кабелей не получится. Для того чтобы ничего не болталось, нужно прихватить жгут кабелей стяжкой. При этом рекомендую прихватить провода, которые мы подключили к мотору экструдера. У меня получилось вот так:

Теперь переставим датчик окончания филамента. Для начала открутим от него шарик магнитного фиксатора. Он больше не понадобится.

Нам понадобится самый длинный винтик из комплекта нашего Upgrade Kit

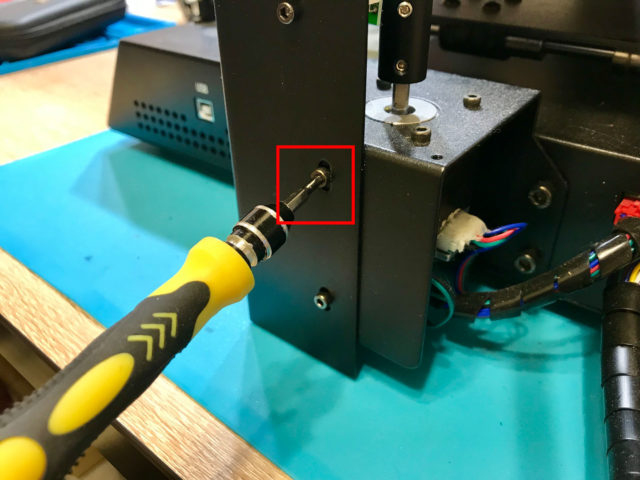

Выкручиваем один из винтов на корпусе принтера (см. фото)

И с помощью длинного винтика крепим датчик окончания филамента к корпусу 3Д принтера:

Избавляемся от болтающегося провода датчика филамента с помощью еще одной стяжки.

Установка держателя катушек пластика

И так. Нам остался последний шаг физической модернизации — установка держателя катушки пластика. Для этого с правой стороны необходимо ослабить пару винтов (см фото):

Вставить под эти винты держатель катушки и зажать винты

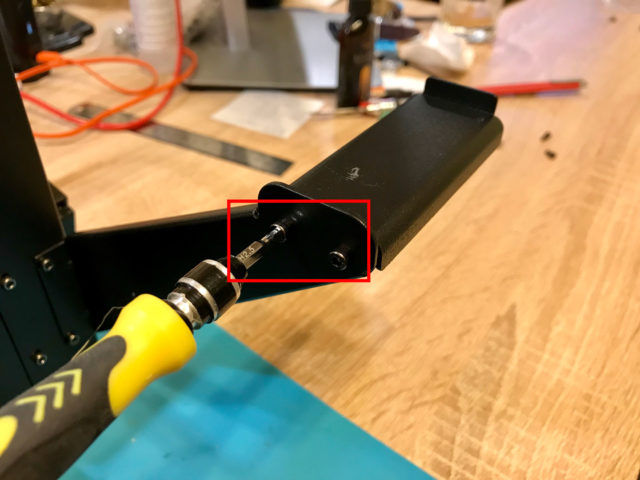

Теперь к данному кронштейну необходимо прикрутить площадку для размещения катушки пластика. Делается это с помощью двух комплектных винтов из набора.

Ну вот и все. С механической и электрической частью модернизации покончено. Что у нас осталось после этого:

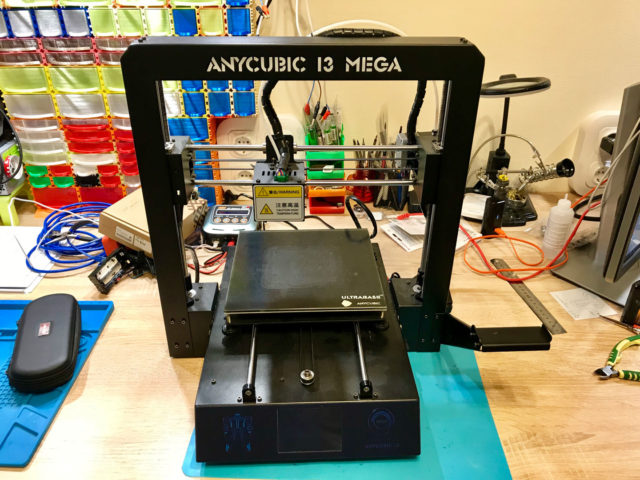

Остался старый блок фидера, несколько винтиков, магнитный держатель датчика филамента и все. Остальное пошло в дело :). В итоге наш Anycubic i3 mega стал выглядеть как Anycubic mega-S. Разве что надпись на корпусе поменять :)

Но не стоит торопиться. Это только первый этап. Принтер необходимо научить работать с новым экструдером, а для этого его необходимо перепрошить. Этим мы и займемся.

Прошивка

Перед тем как обновлять прошивку, давайте сделаем фото с информацией о версии прошивки принтера:

Заботливый производитель подготовил для нас версию прошивки для модернизированных i3 mega. Скачаем ее.

Для этого нам необходимо перейти на страницу поддержки принтера Anycubic Mega выбрать раздел FIRMWARE и скачать версию: «2. ANYCUBIC Mega-S Upgraded Firmware_V1.1.3»

После того как архив с прошивкой будет скачан, его необходимо распаковать в удобное место.

По всем мануалам от производителя прошивку необходимо обновлять с помощью Cura. На момент обновления прошивки у меня стояла версия 3.6.0. согласно писанию необходимо выполнить следующие действия:

Подключить принтер к компьютеру

Включить принтер

Включить компьютер (если он не был включен)

Запустить Cura

Перейти в меню «Настройки»

Зайти в пункт «Принтеры» и выбрать нужный принтер

После чего жмакнуть кнопку «Обновить прошивку»

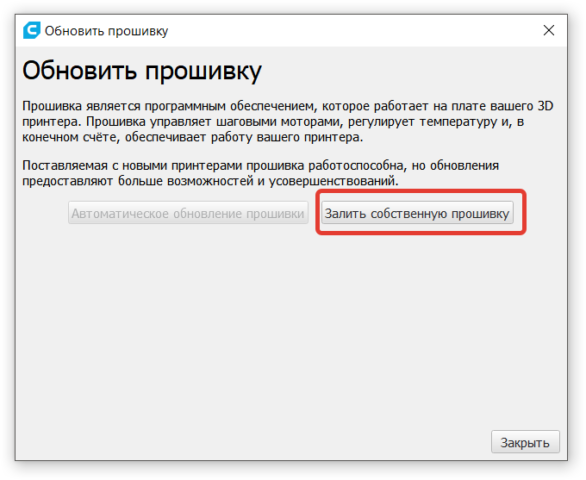

После этого откроется меню по обновлению прошивки. Где необходимо выбрать пункт «Залить собственную прошивку»

После этого слайсер просит выбрать файл прошивки. В нашем случае это тот файл, который мы скачали

После этого Cura ловко и быстро закрывается. При этом ничего не происходит. И прошивка не заливается. Я много чего перепробовал, даже язык менял, ничего не помогло. Возможно такая проблема только у меня. Короче я решил сильно не заморачиваться и поставить Cura 15.04.6 и из нее прошить принтер. Для этого необходимо перейти на страницу поддержки принтера Anycubic Mega выбрать раздел «Slicer» ну и скачать необходимую версию:

После того как дистрибутив слайсера скачался, переходим к его установке. Будем ставить все по минимуму:

Запускаем инсталятор. Оставляем путь по умолчанию и жмем «Next»

Ставим галки как на фото и снова жмем «Next»

Ждем пока все установится.

Снова нажимаем «Next»

Ставим галку «Start Cura 15.04.6» и нажимаем «Finish»

После этого запуститься Cura 15.04.6 и лихо попросит обновиться. В чем мы ей обязательно должны отказать:

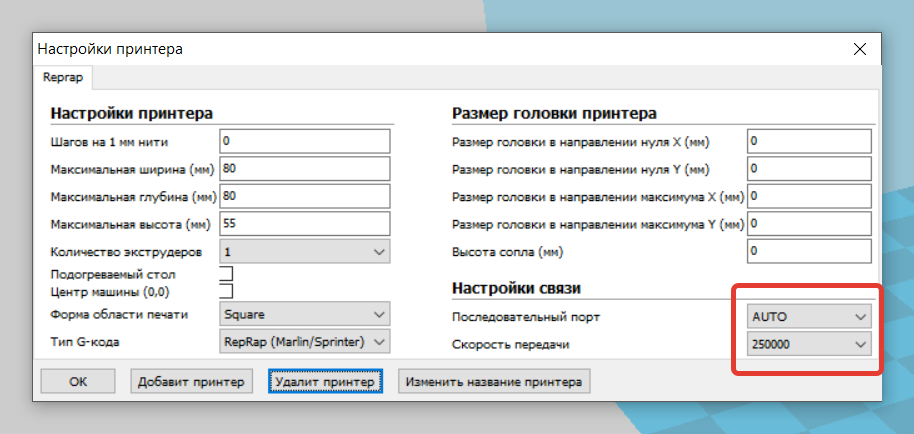

На следующем этапе Cura попросит нас настроить какой-нибудь принтер. Настраиваем как попало любой кастомный вариант, главное чтобы в настройках связи было как на картинке ниже:

Жмем Ок

В окне Cura выбираем пункт «Принтер» — «Установить другую прошивку»

Выбираем прошивку из скачанного и распакованного нами архива.

Соглашаемся с предупреждением о том, что данная версия Cura может обновлять прошивки только для платформ на базе ATMega2560

В итоге, начинается процесс прошивки:

Ждем, пока волшебная зеленая полоска доползет до конца

И радуемся, если все прошло хорошо.

Теперь самое время проверить, что же зашилось в принтер:



Вот что за черт?!  Скорее всего  данная инфа записана в самой прошивке дисплея и ровным счетом ничего не значит. Но как же тогда узнать, что все прошло хорошо?

Элементарно! Но для начала необходимо ознакомиться со статьей: «Дневник 3Д печатника. Реверс Инжиниринг 3Д принтера Anycubic i3 Mega. Параметры и настройки по умолчанию»

Что у нас поменялось в принтере?

Правильно — фидер.

Какой у нас был?

С прямым приводом.

Какой стал?

Редукторный.

А это значит, что количество шагов у мотора экструдера станет значительно больше. В изначальной версии прошивки у мотора экструдера было 92,60 шагов/мм

А после перепрошивки стало 384,00 шагов/мм.

Из всего этого можно сделать вывод, что новая прошивка у нас установилась нормально. Но почему же дисплей показывает, что у нас по прежнему прошивка версии 1.1.0? Тут есть 2 варианта:

  1. Производитель не утруждал себя подготовкой новой версии прошивки и просто взял версию для i3 mega и указал в ней новые значения шагов/мм для экструдера
  2. Маловероятно, но производитель подготовил для нас марлин по свежее, а вот в самом дисплее данные просто не обновились :)

В любом случае, мы добились своей цели и модернизировали Anycubic i3 Mega. Теперь он превратился в Anycubic Mega-S и только старая надпись выдает в нем жертву модернизации :)
