Дневник 3Д печатника. Делаем Anycubic i3 Mega (Mega-S) Тише. Часть 1. Охлаждение хотэнда

Всем привет. После небольшого перерыва, вызванного сложившимися обстоятельствами и техническими проблемами, я продолжаю пописывать статейки про доработки 3Д принтеров. На этот раз займемся тишиной. Сделаем Anycubic i3 Mega (Mega-S) тише, а именно, заменим вентилятор охлаждения радиатора хотэнда. По у молчанию, с завода на принтере стоит очень громкий вентилятор и руки прям чешутся от него избавиться. И так, на самом деле тут все просто, так что приступим.

Для данной модификации нам понадобится:

1) Кулер Noctua NF-A4x10 FLX

Купить такой кулер на алиэкспресс можно по ссылке

2) Шестигранник размера H2.5

3) Кусачки.

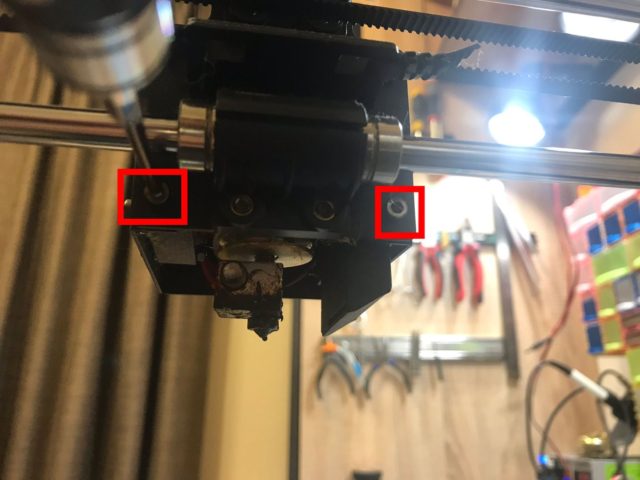

Приступим. Для начала снимаем защитный кожух. Для этого откручиваем шестигранником два винта сзади:

И два винта сверху. Осторожно! не уроните на ультрабазу защитный кожух и не порвите провода.

Теперь нам необходимо отключить две фишки, которыми подключены вентиляторы обдува.

Запоминаем что и куда подключено. Слева фишка для подключения улитки обдува детали. Посередине фишка для подключения вентилятора обдува хотэнда, справа фишка для подключения питания нагревателя. Нас интересуют только левая и центральная фишки. Остальные не трогаем.

Все. Кожух с вентиляторами у нас в руках. Теперь нам необходимо демонтировать кулер охлаждения хотэнда. Для этого нужно открутить 4 винта.

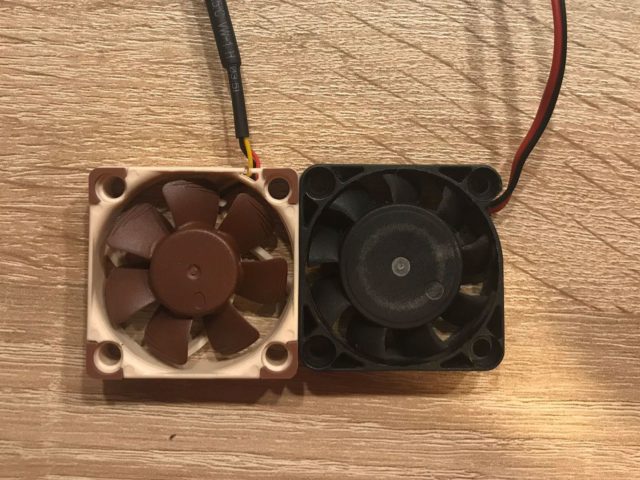

После того как вы демонтировали кулер, можете сравнить его с новым. Они как браться близнецы. Только один тихий, а другой дико громкий:

А сейчас берем кусачки, откусываем у старого кулера фишку с куском провода и делаем вот такой переходничок:

Черный разъем и беспаечные соединители 3M берем из комплекта к кулеру.

Про то как делать такой переходник я писал в статье «Дневник 3Д печатника. Anycubic 4Max Модификация охлаждения хотэнда и доработка обдува. Модификация экструдера MK8»

Ну а теперь собираем все в обратном порядке. Кстати, в комплекте к кулеру идут резиновые антивибрационные крепления. Я не стал их ставить. Кто знает, как поведут они себя при длительном воздействии повышенных температур.. Но тут уж решать вам.

Вот ссылки на то что Вам может понадобится для данной модификации:

3д принтер Anycubic i3 Mega

3д принтер Anycubic Mega-S (Anycubic S)

Набор отверток JK-6089

Кусачки Plato

Кулер Noctua NF-A4x10 FLX
