Обзор рынка Arduino. Где на Aliexpress можно купить Arduino.

Всем привет. Уже больше года я занимаюсь разными любительскими поделками на Arduino и на других микроконтроллерах. Периодически друзья, знакомые, да и просто люби в интернете спрашивают меня, где лучше покупать? Предложений на aliexpress много, но вы и сами знаете, что многие продавцы продают всякую ерунду или некачественный деребас по ценам нормальных товаров. так вот, я посветил изучению этого вопроса достаточно времени. Так что могу дать рекомендации о том, где лучше покупать Arduino и модули для них.

В статье я буду приводить только фото и ссылки тех товаров которые я покупал лично. Погнали

Arduino Pro mini

Arduino Pro Mini была и остается одной из популярных плат с микроконтроллерами Atmega. Да, она не так популярна, как Arduino Nano, но за счет своего миниатюрного размера, наличия чипа Atmega328 ни чем не уступает nano по функционалу. Разве что не имеет на борту встроенного USB-TTL преобразователя. Но для проектов, для которых важна миниатюрность, либо наличие постоянно доступного USB порта не принципиально, она является отличным решением. Т.е. если у вас проект, который подразумевает, что вы один раз заливаете прошивку и все, а перепрошивки не нужны или происходят крайне редко + вы хотите сэкономить пару центов, то эта плата для Вас. Я тоже люблю эту плату, и с успехом заменил ей Arduino Nano в проекте светильника на ленте WS2812B

Теперь посмотрим, что перелагает нам китайский рынок. На рынке представлены следующие варианты:

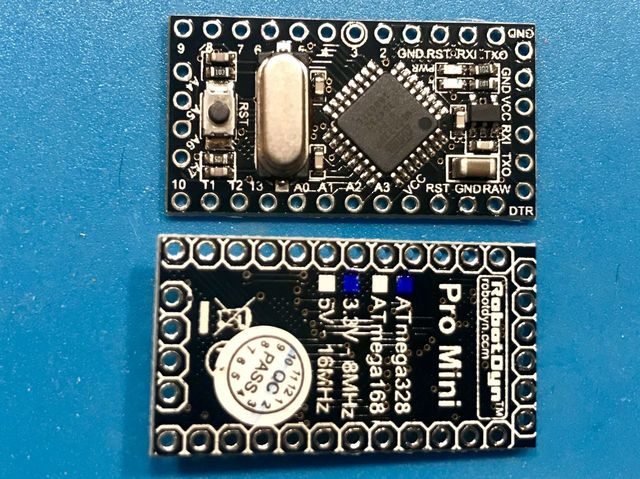

Arduino pro mini. Вариант 1

Arduino pro mini. Вариант 1

Это хорошие годные и не дорогие китайские платы. С удобной схемотехникой. С применением нормального кварцевого генератора. Да, они noname, но это нормальный китайский noname, который будет нормально работать.

К сожалению, такие качественные arduino pro mini я нашел только в одном магазине ElectronicFans

Как правило, другие магазины продают вот такой вот вариант:

Вариант 2. Не очень удобный.

Данные платы стоят на палу тройку центов дешевле и их продает целая куча продавцов. НО. Они максимально удешевлены. В них стоят более дешевые и менее качественные керамические генераторы. Да, работать такая плата будет, но иногда может работать не стабильно и подглючивать. Но это еще не все. У таких arduino pro mini есть существенный конструктивный недостаток:

Пины A4 и A5, которые отвечают за работу шины i2C расположены в шахматном порядке (смотри рисунок). Хорошо, если вам не нужно подключать дисплей. часы реального времени или другие модули, которые используют шину i2C, в таком случае вы можете не паять гребенку к этим пинам. Но если вы планируете использовать эти пины, а так же планируете паять гребенку и использовать разъем для того чтобы установить эту ардуину на макетную плату, тут вы столкнетесь с проблемой. Т.к. эти пины смещены на 1,25 мм, то эта ардуинка просто не влезет в макетку. Так что учитывайте этот факт.

В целом эти платы нормальные и рабочие. Если стоит задача реализовать проект максимально дешево, то вы вполне можете их использовать, не смотря на недостатки. Имейте это ввиду.

такие платы вы можете приобрести в следующих магазинах на Aliexpress:

Магазин:WAVGAT Store
Магазин:Fantasy Electronics CO., Ltd
Магазин:GREAT WALL Electronics Co., Ltd.

Особняком в этом плане стоит российская компания RobotDyn. Эта компания сама разрабатывает платы и модули. А китайцы для них это все изготавливают. Платы выглядят следующим образом:

Robotdyn Arduino pro Mini

Robotdyn Arduino pro Mini

Ребята продают платы высокого качества. На платах присутствуют все необходимые маркировки. отличная компоновка, качественные компоненты. Платы реально стоящие. Стоят они несколько дороже остальных вариантов, но поверьте, оно того стоит. Все работает четко и как положено. Есть русскоязычная поддержка. Так что рекомендую брать именно у этого продавца. Поскольку плата с этим микроконтроллером будет центром и сердцем вашего устройства, я вижу смысл потратить лишний бакс и купить у них.

Вот ссылки на их товары:

Robotdyn Arduino ProMini ATmega328P-5V
Robotdyn Arduino Promini ATmega328P 3.3V

Как я уже писал выше, у Arduino ProMini нет встроенного USB-TTL преобразователя. Так что для заливки скетча вам понадобится преобразователь. Подробнее о них вы можете почитать в статье «Программаторы для Arduino, 3Д принтеров и не только»

Arduino nano

На сегодняшний день, платформа Arduino Nano стала настоящим хитом для любителей самоделок. И это не спроста. Компактный размер, относительно богатый набор выводов, встроенный USB-TTL конвертер и возможность питания устройства от USB без лишних ухищрений делают эту платформу хитом. Все это позволяет реализовать большую часть проектов именно на этой плате. Т.к. для старта, на ней есть все необходимое. По большому счету, Arduino Nano, это уменьшенная Arduino Uno. Сохранен весь набор портов, тот же микроконтроллер, но все это на более компактной плате. Что еще нужно?

А нужно ее, естественно, купить. Оригинальные Nano стоят безбожно дорого. Вот и приходится идти за этой платкой на Aliexpress. И так, что предлагают нам китайцы?

А выбор у китайцев не такой уж и большой. Платы как правило практически одинаковые. Так сказать средней степени паршивости. Как правило на них используются недорогие комплектующие и керамические генераторы. Для обычных поделок этого достаточно. И единственным отличием является только то, что к одним Arduino Nano уже идут припаянные гребенки, к другим нет. Да и гребенки эти.. Короче они сделаны не из медной проволоки, а из обычной стали, что иногда может доставлять проблемы. Я предпочитаю покупать платы без ног и паять в них нормальные гребенки. Но это чисто мое мнение, так что выбирать Вам. В этой статье я лишь пишу, где лучше покупать такие платы:

Arduino Nano с припаянными ногами. Магазин: GREAT WALL Electronics Co., Ltd
Arduino Nano без ног. Магазин: GREAT WALL Electronics Co., Ltd
Arduino Nano с припаянными ногами. Магазин: WAVGAT Store
Arduino Nano без ног. Магазин: WAVGAT Store

Но как водится, кроме обычных, Arduino Nano, на Aliexpress можно отыскать и качественные вещи. Тут снова компания RobotDyn предлагает нам качественное решение.

Тут уже все по серьезному. качественное изделие и качественные комплектующие, а так же контроль качества. Само собой на пару центов дороже. Но если вы не хотите лишнего геморроя и головной боли, либо у вас в разработке ответственный девайс, который должен работать надежно, есть смысл немного переплатить. Компания Robotdyn выпускает Arduino Nano точно так же, с ногами и без. Точнее вы сами можете припаять гребенку. К их чести, в комплекте идут хорошие медные гребенки. А еще на этих Nano используется не совсем древний Mini USB разъем, а пока еще современный  Micro USB. Как говорится, лучше один раз увидеть, чем 100 раз услышать. Вот ссылки на покупку.

Robotdyn Arduino Nano с припаянными ногами.
Robotdyn Arduino Nano без ног.
Robotdyn Arduino Nano c промышленным USB-B разъемом

Ну вот. Где купить популярные модельки ардуино я расписал. теперь перейдем к менее популярным, но не менее интересным моделям.

Arduino DUE

Теперь поговорим о космических кораблях, которые бороздят просторы большого театра. Ой, о 32х-битном монстре. Arduino Due. Это новое, но не сильно громкое слово. Новый уровень производительности, скорости и бла-бла-бла… НО! Плата использует логический уровень 3,3 Вольта. Так что имейте в виду. Теперь как выглядит это чудо:

На фото вы видите эту самую плату. По дизайну она сильно напомниает Arduino Mega. Но по производительности сильно его производит. Плата пока что не сильно распространена. А может и не будет распространена. Как знать… Конкретно этот образец был приобретен в магазине GREAT WALL Electronics. Как видно, плату не помешает отмыть. Да и припой чет мне не очень нравится. Хотя может это косяк конкретно моего экземпляра.  Вообщем, если кому нудна такая плата, то вот ссылки на покупку:

Arduino Due Магазин: GREAT WALL Electronics Co., Ltd
Arduino Due Магазин: WAVGAT Store

Arduino MEGA

Ну а теперь о серьезных вещах. Для серьезного проекта необходимо серьезное железо и как нельзя лучше для этого подходит Arduino mega. Особую популярность эти платы приобрели после распространения станков с ЧПУ. По большому счету, к таким станкам можно отнести граверы и 3Д принтеры. Что-же такое Arduino Mega?  Это 8ми битная платформа с большим количеством аналоговых и цифровых входов/выходов, несколькими UART интерфейсами. Кому интересно, могут прочитать про эту платформу в интернете.

Robot Dyn Arduino mega

Robot Dyn Arduino mega

На фото представлена Arduino mega от компании Robot Dyn. К тому времени, когда я заказывал свою первую мегу, не было желания экспериментировать и я сразу заказал качественный вариант. Из особенностей этой меги — это усиленная линия питания с максимальным выходным током 800 мА, против 500 мА у обычной меги. И как бонус micro usb вместо стандартного.

Вот ссылка: Arduino Mega в магазине RobotDyn

Если вы собираетесь делать серьезный девайс, то эта качественная плата для вас. А самосборный 3Д принтер, это серьезный девайс.

Но если бюджет не резиновый, или просто нужна мега, но подешевле, вот ссылки на других продавцов:

Arduino MEGA Магазин:GREAT WALL Electronics Co., Ltd.
Arduino MEGA Магазин:WAVGAT Store

Ну а теперь я припас кое-что вкусненькое на закуску

Arduino Mega + Wifi (ESP8266)

Компания RobotDyn пошла немного дальше, чем просто изготовление качественных ардуин. Инженеры компании сотворили довольно интересное техническое решение. Они скрестили на одной плате Arduino Mega и популярный микроконтроллер для IOT ESP8266.

Arduino Mega + Wifi (ESP8266)

Arduino Mega + Wifi (ESP8266)

Что это дало? Это позволило плате Arduino Mega получить свой беспроводной интерфейс передачи данных по Wifi с одной стороны, а так же позволило микроконтроллеру ESP8266 с очень скудным набором GPIO разжиться гораздо большим количеством пинов для подключения периферии. При всем при этом, оба контроллера распаяны на одной плате. Общение между ними можно организовать по UART, а при желании даже настроить режим, при котором устройства будут функцианировать отдельно друг от друга.

Проще говоря, без лишних танцев с бубнами можно прикрутить WiFi к меге. Все это сделали за нас.

Зачем это нужно? Например для создания Web-сервера. Есть такой проект, называется Arduino mega server. Хотя я со скепсисом отношусь к веб серверу на ардуино, с другой стороны это может быть кому-то полезно. Лично я вижу в такой плате потенциал для умного дома. Например, с помощью нескольких таких плат + экрана можно организовать несколько погодных станций, которые буду общаться друг с другом по Wifi и каждая из них будет отображать температуру, влажность и прочие климатические параметры не только в комнате, где она находится, но и в соседних комнатах.

Сфер применения для такой штуки много. Вот только что пришло в голову, что если заменить обычную мегу в 3Д принтере на эту, то у принтера появится свой wifi. Фантазия, но при желании ее можно реализовать.

Вот ссылка на покупку Arduino MEGA + WIFI (ESP8266)

Ну вот собственно и все, что я имею сказать по этому вопросу. Кому интересны другие платы с микроконтроллерами а так же модули для ардуино, вот ссылки на надежных продавцов с Aliexpress, у которых я предпочитаю все это покупать.

Фирменный магазин RobotDyn
Магазин:GREAT WALL Electronics Co., Ltd.
Магазин:WAVGAT Store
Магазин:ElectronicFans
