Модуль питания Raspberry Pi 3 и Raspberry Pi 4. Питаем малину от блока питания 3Д принтера.

Всем привет! Ой и давно я ничего интересненького не писал. Пора размять пальцы и поделиться полезной информацией. В данной статье речь пойдет о питании одноплатного компьютера Raspberry Pi. По большому счету тема избитая. Но я кой чего нарыл. Не факт что инфа уникальная. Но я докопался до этого сам  спешу поделиться с Вами.

И так. данная статья в первую очередь будет полезна 3д печатникам. Но и любители умного дома тоже почерпнут кое-что полезное. Не буду тянуть. Кому интересно, добро пожаловать под кат.

Те кто интересовался 3Д принтером Ulti Steel скорее всего в курсе, что в нем предусмотрено место для установки одноплатного компьютера Raspberry Pi. Зачем? Ну тут каждый решает для себя. Кому-то необходим принт-сервер , например на базе Octoprint или Astroprint, чтобы не носиться с флешкой от принтера к компу и обратно. А кого-то не устраивает функционал марлина и он хочет себе клипер. В любом случае. для того чтобы эта фишка заработала, нужен одноплатник. Ну а поскольку место для него в корпусе есть, вполне логично его туда засунуть. Но возникает вопрос, а как организовать питание одноплатника?

Есть несколько вариантов:

  1. Отдельный блок питания
  2. DC-DC преобразователь
  3. Плата расширения

И так, давайте разберем каждый из вариантов. Начнем по порядку

Отельный блок питания, пожалуй один из самых очевидных вариантов. Но, как мы знаем 3 и 4 малинки очень прожорливы и требуют для стабильной мощные блоки питания минимум 5 В 3А, а если по хорошему, то лучше 5В 5А. Согласитесь, не мало. Но кроме прочего, блок питания должен быть очень качественный, т.к. если малина почувствует что питание организовано для нее недостаточно качественно, то начнет жаловаться в логах на это, а в отдельных случаях может и заглючить.

Хорошим вариантом для организации такого питания станет блок питания Mean Well RS-25-5 однако  тут можно столкнуться с проблемой проводки и подключения. Где-то придется искать соответствующий разъем (Miniusb или usb type-c) для подключения этого блока питания к Raspberry pi, либо обжимать провода и запитывать малинку через GPIO гребенку. Кроме этого необходимо подать напряжение 220 вольт (внимание! опасное напряжение) на этот блок питания. вообщем придется повозиться с проводами. Да и решить вопрос размещения этого блока питания внутри самого 3Д принтера, т.к. креплений для второго блока питания не предусмотрено.

DC-DC Преобразователь. Блок питания Ulti Steel имеет солидный запас мощности и в принципе ничего не мешает поставить DC-DC преобразователь и питать малину через него. НО! Я ни разу не видел у китацев понижайки, которые способны удовлетворить изысканные вкусы Raspberry Pi по питанию. Не факт, может и есть такие, но мне они не попадались. В этом случае тоже придется повозиться с проводами и размещением дополнительных модулей внутри корпуса.

Ну и третий вариант — это шилд питания для Raspberry pi 3/4. У китайцев достаточно таких шилдов, но далеко не все из них хорошего качества. Достоинством данного решения является простота сборки и минимум проводов. Т.к. как правило такие шилды устанавливаются прямо на малину.

Не так давно, изучая вопрос модулей подключения жестких дисков к Raspberry Pi я набрел на интересного продавца различных плат расширения для малины. Магазин называется GeekBord (мда.. видимо не очень грамотный у них маркетолог, который назвал магазин с ошибкой). Среди огромного ассортимента плат расширения для Raspberry Pi мое внимание привлекла плата RasPi X710 .

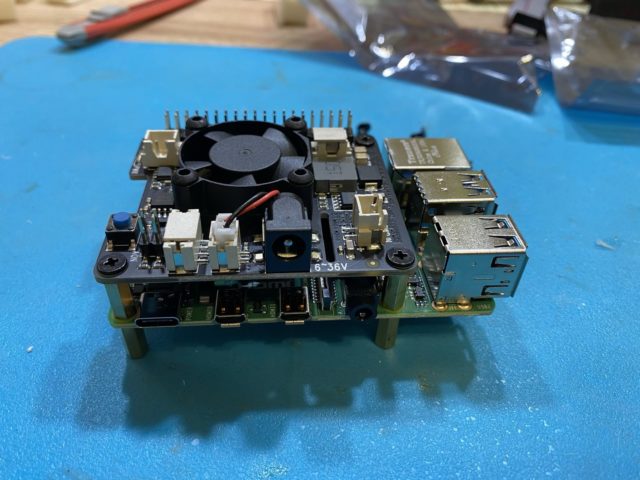

Отличительной особенностью платы RasPi X710 является то, что она позволяет питать Raspberry Pi 3 или Raspberry Pi 4 напряжениями от 6 до 36 вольт! Этот диапазон питающих напряжений пересекается с выходными напряжениями блоков питания очень огромного количества 3Д принтеров! Ну а в моем случае, через нее спокойно можно запитывать Raspberry Pi от блока питания Ulti Steel. (Выходное напряжение б/п Ulti Steel 12 Вольт).

Кроме этого, плата идет в форм-факторе шилда, что позволяет собрать «бутерброд» из RasPi X710 и Raspberry 3 B+. Ну и само собой установить эту сборку на штатные крепления.

Останется только отвести от блока питания провод и подключить его к этой плате.

Для тех кто не уверен или сомневается, этот «бутерброд» будет работать и с Ender 3 и с Anycubic i3 mega. Останется только решить вопрос его размещения внутри корпуса.

Ну и как вишенка на торте — модуль имеет вентилятор, который установлен так. чтобы охлаждать процессор Raspberry Pi. Внимание! Вентилятор специфический — работает от 5 вольт. Но при желании его можно отключить и вообще демонтировать.

Первое впечатление о плате — положительное! Хорошее качество изготовления. Приличная сборка и пайка. Следы флюса отсутствуют. Работает хорошо. Пока я всем доволен. Посмотрим, как она себя покажет при длительной эксплуатации.

Для тех кому интересны параметры данного модуля питания, вот ссылка на вики с описанием всех характеристик и схем подключения: http://raspberrypiwiki.com/X710

Сам модуль я заказывал по ссылке RasPi X710

Надеюсь, эта информация оказалось для Вас полезной.
